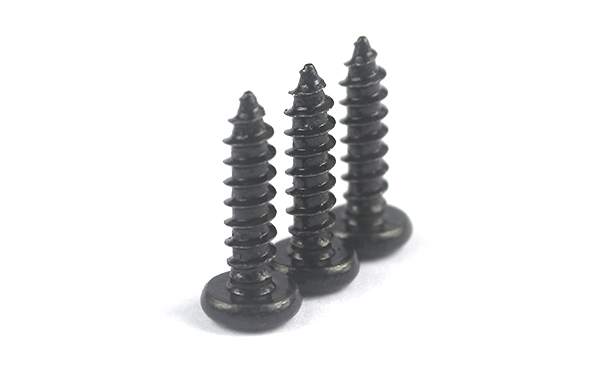

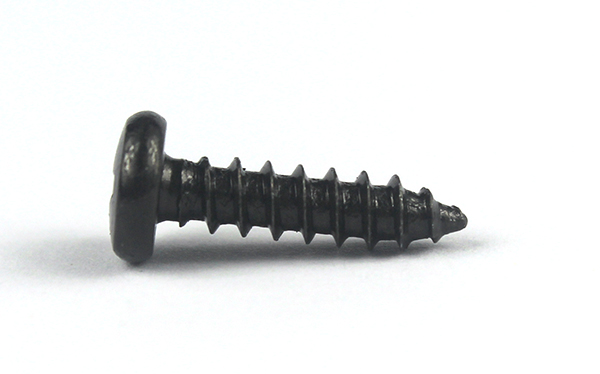

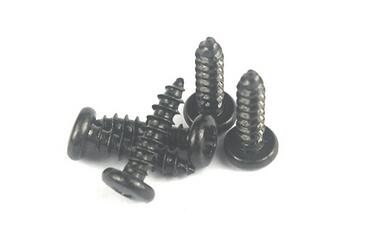

自攻牙螺絲 自攻牙螺絲雖然已使用很久,一般也知道怎麼制作,但對於各規范所規定之標準及要求,也許并不是很清楚,在此僅藉由收集來之規范,整理出一份適合大家閱讀,使能對自攻螺絲有多一層之認識.自攻螺絲是在金屬或非金屬材料之預鉆孔中自行攻鉆出所配合陰螺紋之一種有螺紋扣件.具有高拉力,單件,單邊組合特色.由於其自行成型或攻出其配合螺紋,因此在組合上具有高防松能力,且可以裝卸.在小形螺絲上其尺寸、螺紋型式、頭型、攻鉆性能在工程用途上幾乎無可限量.

自攻牙螺絲

螺紋型式

標準自攻螺絲辨識字符，包括代表螺紋及尾部型狀之符號.自攻螺絲有一個或兩個代表螺紋的字符用以代表機械螺紋或寬螺紋( SPACED ).如帶有辨識字符”B”代表為寬螺紋螺絲. 無”B”者代表為機械螺紋.尾端代表字符用以區分自攻螺絲為螺紋成型,切削,滾成或自鉆.

機械螺紋與英美統一螺紋一樣具有60度之螺紋角及粗,細螺紋相同之螺距,如果在拆卸後螺絲遺失或有需要的話,可以用標準螺紋扣件代替之.

寬螺紋具有一60度之螺紋角但其螺距則較寬,而因其寬螺距之故,其螺紋較陡因此其螺紋導程比機械螺紋為大.另有一種專使用於塑膠上的螺紋,其螺紋角度為48度,俗稱PT牙螺絲.

螺紋成型自攻螺絲A,AB, B, BP, C等型式目前已逐漸為螺紋滾成自攻螺絲所取代,故在新設計中不建議使用. AB, B, BP不同處僅在尾部形狀, AB有一個螺紋錐尾, B有一個鈍尾, BP有一個無螺紋之錐尾,尖尾中心進入預鉆孔并開始使螺紋成型.螺紋切削自攻螺絲有BF, BP, D, F, G及T等形式, BF, BP為寬螺紋, 其馀為機械螺紋.

辨識字符不同點在於其切削尾.每一種切削尾都有一個可以收集切削下廢料之形狀. 如果自攻螺絲旋入盲孔( 不貫通之孔 ),則其碎片將殘留且密封於孔底. 但如攻入貫通孔時, 則廢料將掉在工件的另一邊. 所以在選擇本型式自攻螺絲時必需考慮及此, 廢料可能會造成污染, 掉進運轉中之零件或使電子基板無法運作.

所有螺紋滾成自攻螺絲均為機械螺紋, 與英美統一螺紋粗牙一樣

鉆尾自攻螺絲有切削寬螺紋BSD及機械螺紋CSD兩種型式.另尚有特殊螺紋型式,包含高低雙螺紋,同時各種攻鉆尾亦適用.因為攻鉆尾及螺紋性質,鉆尾螺絲不適用於盲孔作業.在組裝自鉆螺絲時,鉆尾需完全穿透工件後方可進行螺紋之切削或成型,所以通常會有一些碎屑,如果又使用螺紋切削型螺紋,更免不了有碎屑.因此實用上必需考慮此一問題.有關於BSD及CSD鉆尾螺絲請參閱SAE J78及DIN7504(寬螺紋)之規定.

自攻螺絲螺紋最重要的是牙部外徑,如果過大,會導致組裝扭矩加大,如果過小,螺紋剪斷強度會降低,而此一特性可以很輕易地由分厘卡或卡規測定而出,除了此一特性外,自攻螺絲不需任何螺紋量測,其理甚明,配合陰螺紋乃自攻螺絲攻鉆而成,可以自行配合,因此無需任何配合上之量測,雖然如此,但制造上仍須注意ANAI/ASME B18.6.4的規定:C.D.F.G和T型：其本身尺寸不得低於2A螺紋之最小有效徑,也不可大於最大牙外徑.所以有時客戶會依此規定要求.當要求時,由於有割溝的限制,環規無法順利檢驗,在螺紋的量測上須使用螺紋指示規.另有兩項自攻螺絲螺紋特性值得一提的是 :

螺紋成型之自攻螺絲由於其配合螺紋是擠壓成型,因此螺絲之牙底徑必需略小於預鉆孔, 以便有空間容納工件上被擠壓而出之材料.而且螺紋之剪斷強度也會較大.螺紋切削之自攻螺絲由於其配合螺紋是切削成型,因此螺絲之牙底徑必需略等於預鉆孔,而其預置扭矩較小,破斷強度及拉出強度也比較低.
